Наружный водосток по СНиП

Неправильный расчет водосточной системы либо его отсутствие приводит к возникновению плесени на стенах дома, размыванию фундамента, затоплению подвальных помещений, гниению деревянных конструкций. Предотвратить появление этих проблем может грамотно спроектированный внутренний или наружный водосток СНиП.

По расположению водостоки бывают внутренними и наружными, по конструкции — организованными и неорганизованными.

Внутренние водосливы монтируются внутри дома. По СНиП водосливные воронки располагают равномерно по всей крыше, несколько ниже, чем остальные участки кровли и под углом 90° к водосточной трубе.

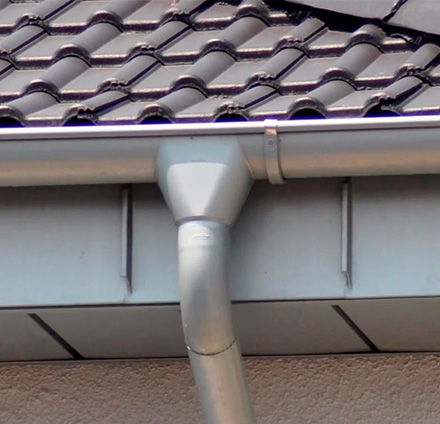

Наружный водосток СНиП монтируется по периметру дома. Он может быть организованным и неорганизованным.

Организованное водоотведение — это сбор воды и ее перенос от конца ската крыши до ливневки посредством желобов, труб и других элементов системы.

Неорганизованный наружный водосток СНиП представляет собой простой сброс воды с кровли. Он требует наличия козырьков над входами, а также продления карнизов от стен минимум на 60 см, дабы избежать размывания цоколя и фундамента.

Выбор водосточный системы

Выбор типа водослива зависит от таких параметров здания, как этажность и тип кровельного материала. Дома этажностью свыше 6 уровней оборудуются внутренней водосточной системой, до 5 уровней – наружной организованной, до 2 уровней – наружной организованной или неорганизованной.

Согласно типу кровли, внутренний водоотвод рекомендован для отапливаемых домов с рулонным или мастичным кровельным покрытием, а также на плоских крышах. В остальных случаях монтируется наружная система водоотведения.

В частных домах этажностью до 3 уровней рекомендуется обустраивать организованный наружный водосток СНиП, так как он проще в обслуживании.

Проектирование организованного наружного водостока СНиП

Согласно строительным нормам и правилам, создание проекта водосточной системы должно базироваться на обосновании.

Проект наружного водостока СНиП предполагает:

  • расчет площади кровли;

  • расчет количества осадков;

  • определение минимально возможной температуры.

Требования к проекту водосточной системы:

  • подвесные водосточные желоба должны устанавливаться на крышах с углом ската не менее 15°;

  • все элементы водостока должны соответствовать ГОСТ 7623-75;

  • расстояние между водосливными трубами не должно превышать 24 м;

  • диаметр труб рассчитывается, исходя площади кровли: 1,5 см на 1 м2

  • угол уклона водосточного желоба составляет 0.2-0.3° или 2-5 мм на погонный метр;

  • минимальная высота борта для желобов – 12 см.

Все вышеприведенные требования актуальны для регионов с низкой вероятностью замерзания воды. В противном случае требуется организация внутреннего водослива.

Расчеты, проводимые по СНиП:

  • количество желобов рассчитывается, исходя из периметра крыши и длины желоба;

  • количество соединительных элементов, муфт и желобов определяется, исходя из числа стыков деталей и периметра крыши;

  • количество крепежных элементов зависит от материала желобов и труб (для пластика расстояние между крепежами равно 70 см, для металла – 40 см);

  • количество заглушек при незамкнутой системе водоотведения равно количеству обрывов трубы;

  • количество воронок равно количеству водосточных труб;

  • количество труб и изогнутых элементов высчитывается в зависимости от высоты и периметра здания, наличия архитектурных выступов и т.п.;


Правильный расчет наружного водостока по СНиП очень важен для владельца дома, это решит все проблемы по водоотведению, а водосточная система гармонично дополнит фасад здания.
