Монтаж керамической черепицы

Керамическая черепица служит 50-100 лет, огнеупорна, устойчива к перепадам температур, выгоранию, влаге. Ее поверхность имеет свойство самоочищаться под потоками воды, поэтому крыша всегда выглядит презентабельно, а ее конструкция может быть совершенно разной формы – небольшие габариыт элементов позволяют создавать даже очень причудливые формы.

Керамика бесшумна, что важно при частой дождливой погоде, ремонтопригодна — можно заменить несколько поврежденных элементов без демонтажа кровли. У материала есть свои особенности: он тяжелый (превышает вес битумного в 6 раз), поэтому нужно правильно рассчитать нагрузку на стропильную систему. Если давление превышает допустимое значение — придется ее усилить.

Несмотря на добавление в глиняную смесь пластификаторов, черепички остаются хрупкими и могут разбиться при неосторожном движении или падении с высоты. Также минусом керамической кровли считается сложный монтаж. Если вас не пугают эти трудности, и вы решили остановить свой выбор на натуральной черепице, наша инструкция поможет составить план работ.


Расчет количества черепицы

Допустимая нагрузка кровли на 1 м² — не более 200 кг. Для подсчета нужно знать вес черепицы — в среднем это 50 кг на 1 м², но если учесть, что элементы укладываются внахлест, то следует пропорционально увеличить эту цифру, например:

  • при уклоне ската до 16° нахлест составит 10 см;

  • от 16° до 30° — 8 см;

  • более 30° — 7 см.

То есть чем меньший угол наклона ската, тем больший нахлест и, соответственно, более высокая нагрузка на 1 м² кровли.

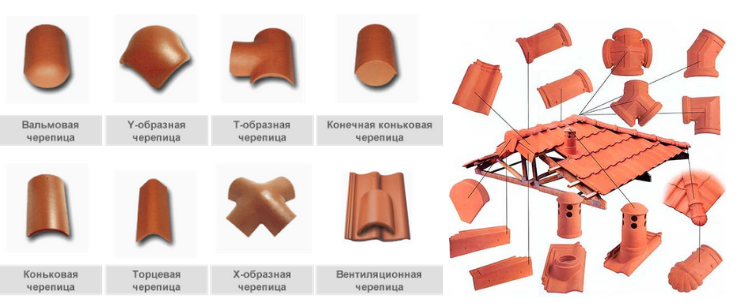

Количество черепицы на квадратный метр считаем по площади полезной длины (длина черепков минус нахлест) и ее ширины — эти параметры обычно указаны в описании товара. При подсчете учитывайте то, что вам понадобятся элементы различного предназначения.


Общее количество керамической черепицы на кровлю рассчитывают по формуле: (2×ширина свеса + длина крыши)×(2×ширина свеса + ширина крыши) / cos (угла уклона). Например, если параметры крыши 15×20 м, то при угле наклона 30° и ширине свеса 0,5 м общая площадь кровли составит 386,2 м².

Какие инструменты и материалы понадобятся

Инструмент для укладки керамической черепицы и других работ по монтажу кровли:

  • молоток,

  • отвертка,

  • рулетка,

  • уровень,

  • шуруповерт для укладки обрешетки.

Для закрепления черепицы предусмотрены отверстия, но иногда они могут быть не до конца прорезанными. Чтобы это исправить, используют кровельный дырокол. Им же можно сделать дополнительные отверстия. Для подрезки черепичек применяют стальные резаки или болгарку, также подойдут кровельные клещи с «губами» разной длины.

Керамика имеет большой вес, поэтому для ее подъема на крышу используют специальные поддоны. Их вес вместе с материалом — около 950 кг. Чтобы поднять их на высоту, нанимают автоподъемник.

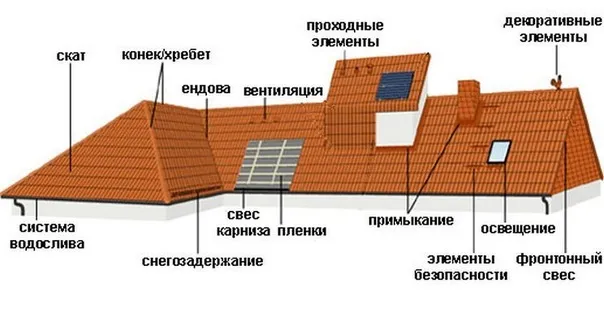

Стандартный набор материалов для устройства кровли, помимо самой черепицы, включает:

Фиксируют элементы кровли разными видами крепежа: оцинкованными гвоздями, шурупами из нержавеющей стали, антикоррозионной проволокой.

Этапы работ

Основной объем монтажных работ состоит из 6 этапов. Рассмотрим каждый из них.

Шаг 1. Укладка изоляционных материалов

Они нужны, чтобы внутри кровельного пирога не накапливались влага и пар, которые могут повлечь гниение деревянных стропил. Вентиляционную систему можно сделать одно- или двухслойной. В первом  случае будет одна воздушная прослойка, во втором — две. Зазор между теплоизоляцией и мембраной гидроизоляции можно сделать с помощью обрезной доски толщиной 55 мм. А если использовать диффузную пленку, можно обойтись без вентканала вовсе.

Второй зазор — между гидроизоляцией и черепицей — делают с помощью установки контробрешетки. Изолирующими материалами покрывают всю площадь крыши, начиная с нижней части и двигаясь вверх. Пленка укладывается горизонтально, нахлестом. Фиксируется степлером или строительным скотчем.

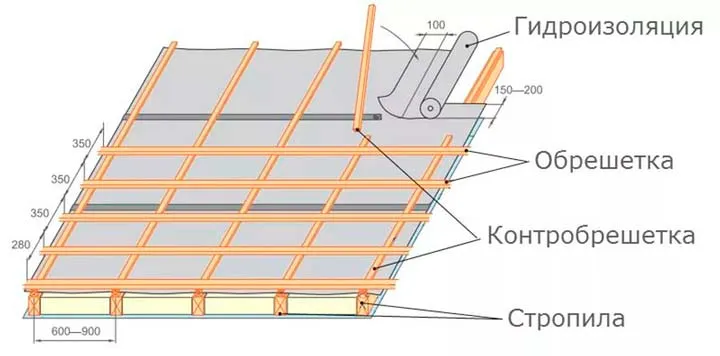

Шаг 2. Монтаж обрешетки и контробрешетки

Обрешетку начинают укладывать с опорного бруса. Его набивают по капельнику для нижнего края черепицы, используя оцинкованные гвозди. Вентиляционный зазор нужно закрыть перфорированной пленкой или сеткой, чтобы птицы не свили свои гнезда под крышей. Выше опорного крепят еще один брус, чтобы крайний ряд черепицы свисал минимум на треть. Для этого надо приложить одну черепичку и отметить точку монтажа второго бруса.

Следующий шаг — установка поперечины вверху, чуть ниже (на 3 см) конька. Важно рассчитать шаг обрешетки — расстояние от одного бруса до другого. Для этого следует замерить пространство от нижнего до верхнего брусьев и разделить на полезную площадь (без нахлеста) одной черепички. Так можно получить число опор. Шаг же в данном случае будет равен длине черепицы.

Все установленные опоры надо выровнять по краю крыши, чтобы они не выступали за него более чем на 30 см. Пользуйтесь уровнем, чтобы брус был зафиксирован ровно.


Шаг 3. Монтаж водостоков

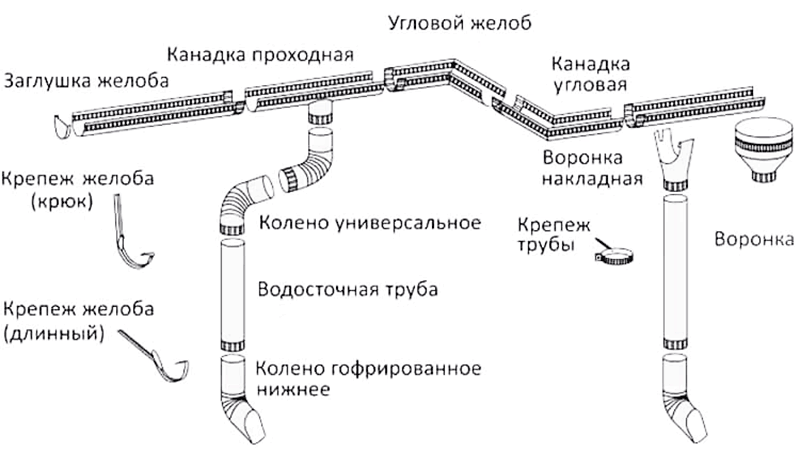

Водосточная система состоит из труб с хомутами, колен, сливов, кронштейнов и желобов.  Место размещения ее элементов должно быть указано в проекте крыши или отдельном чертеже водослива.

Монтаж начинают с установки желобов и сливов, потом навешивают трубы, закрепляя  их хомутами. Торцы желоба на фронтонах закрывают заглушками, чтобы они не мешали монтажу черепицы. Стыковку частей желоба производят с помощью кляммеров, которые фиксируются на дополнительной обрешетке.

Угол наклона желоба по отношению к воронке должен увеличиваться на 2° (или 3-4 мм) через каждый погонный метр конструкции. Проверять угол можно с помощью капроновой нити, натянутой параллельно желобу. Отлив монтируют так, чтобы вода стекала в дренажный колодец. Высота нижней кромки трубы до земли должна быть не менее 40 см.


Шаг 4. Установка ендовы

Ендовой называют место стыка двух скатов, образующее внутренний угол. Ее функция — отвод влаги из крыши. Конструкция включает стальной лист, прикрепленный к обрешетке саморезами, и верхнюю планку, которая носит декоративную функцию и за счет ребристой поверхности удерживает снег от скольжения по крыше. Первый лист устанавливают до кровельных работ, второй — после. Места стыка ендовы с обрешеткой обрабатывают уплотнителем, чтобы исключить задувание снега, мусора и влаги.

При укладке желобка двигаются сверху вниз, в конце обрезают до нужной длины, оставив зазор 3-4 см между нижней кромкой и водосточным желобом. Следующий элемент монтируют внахлест 10 см. Во время монтажа черепицы нужно следить, чтобы видимая часть ендовы составляла не менее 13-15 см, иначе в желобке может накапливаться дождевая вода.

Шаг 5. Монтаж керамической черепицы

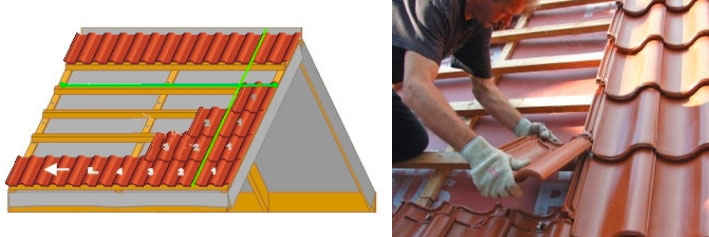

Начинают укладку черепицы с верхнего ряда, параллельно коньку. Потом переходят к нижним рядам, поднимаясь вверх. Ориентир для нижних рядов — свес. Не стоит сразу фиксировать черепички, нужно сначала выложить все ряды. Кстати, если угол ската меньше 60°, большую часть черепицы можно вообще не фиксировать. Закрепляют только нижний и верхние ряды, фронтонные края и подрезанную черепицу возле ендов, окон, люков и пр.

Если в местности часто ветренная погода с сильными порывами, есть смысл дополнительно закрепить всю черепицу проволокой. При длинных скатах (более 4,5 м) понадобится установка вентиляционной черепицы. Ее размещают в третьем ряду на расстоянии около 1 метра друг от друга. Для скатов от 7 м вентиляционную черепицу кладут в 2 ряда.

После черепицы выкладываются коньковые и фронтонные элементы, а на конек крыши укладывается обрезная доска. На стыке конька и фронтона черепицу потребуется подрезать болгаркой.

Она нужна будет и при устройстве ендов — помимо половинчатой черепицы, нужно будет подрезать края у обычной. Для этого надо натянуть шнурку на желобке и подвести таким образом, чтобы нахлест черепицы на желобок не превышал 10 см. Отметьте эту линию и ориентируйтесь на нее при резке элементов. Также обрезать черепички нужно будет при отделке мест примыкания к мансардным окнам, люкам.

Закреплять порезанные сегменты нужно специальными кляммерами из нержавейки. Они бывают противоветровыми (прижимают черепицу к обрешетке) и обычными (держат на весу). Если используете проволоку, прикручивайте ее к ближайшему гвоздю в обрешетке.

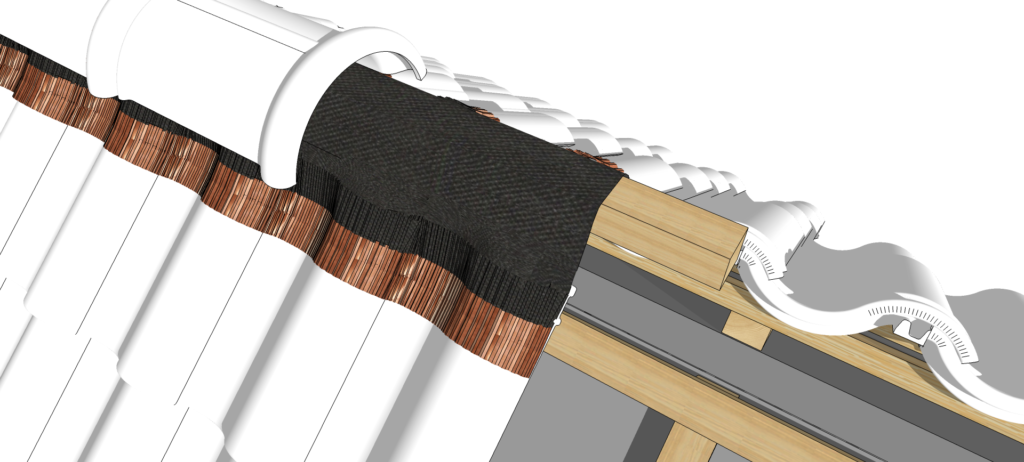

Шаг 6. Коньки и хребты

Для устройства кровли над жилыми помещениями используйте аэроэлементы с самым большим сечением для вентиляции. Если под крышей не будет жилого пространства, можно обойтись аэроэлементами с произвольным диаметром отверстий. Крепят коньковую черепицу к брусу обрешетки шурупами, устойчивыми к коррозии (50 и 45 мм) либо к хребтовому коньку с помощью медной проволоки. Также используют клямеры из нержавейки.

При устройстве хребта сначала устанавливают брус. Он должен быть расположен чуть ниже коньковой черепицы — примерно на 1 см. Закрепите брус по обоим концам и установите промежуточные кронштейны на расстоянии примерно 60 см. Зафиксируйте гвоздями или саморезами.

Для вентиляции кровли в районе хребтов следует подрезать черепицу по диагонали с зазором не менее 1-2 см. Не забудьте закрепить обрезанные черепички шурупами.

Финальный этап — укрытие бруса вентиляционной пленкой и установка хребтовой черепицы. Фиксируют ее шурупами с пластиковыми шайбами через просверленные загодя отверстия и коньковыми зажимами, расположенными точно по осевой линии.


Полезные советы

  • Покупайте черепицу с запасом примерно 10% от общего количества. В процессе монтажа кровли пару черепичек может упасть с высоты и разбиться — будет чем их заменить. Также есть смысл оставить несколько штук для последующего ремонта: не всегда есть возможность быстро закупить слетевшую от ветра черепицу. В магазинах может не быть нужного артикула или цвета.

  • Безопасность при кровельных работах регламентирована ГОСТом 12.3.040-86 и СНиПом 12.03-99. Кровельщик должен быть в курсе требований и норм, закрепленных в этих документах, иметь спецодежду и спецобувь, защитные средства (очки, респиратор от пыли при резке керамики). Для  безопасности на крыше нужны предохранительные пояса с расчетной нагрузкой от 300 кг, а также капроновыми веревками длиной 10 м. .

  • Для резки черепицы сначала пронумеруйте ее, снимите с обрешетки, наметьте линию среза. Используйте угловую отрезную пилу (2 кВт) и алмазный диск (d=22-23 см) — инструмент подходит для укладки не только керамической, но и цементно-песчаной черепицы. После резки промойте детали холодной водой и оставьте подсохнуть. Если края не будут ничем перекрыты, нужно их обработать холодным ангобом (пигментом).

Если у крыши пологие скаты (угол наклона менее 15°), то на поверхности может скапливаться снежный мешок. В сочетании с керамикой, у которой самый большой вес из всех кровельных материалов, такая нагрузка может стать испытанием для стропильной системы. Как правило, снег накапливается только с одной стороны крыши. Определить ее можно по розе ветров — в зависимости от направления преобладающего в данной местности ветра. С наветренной стороны снега не будет, поэтому подойдут и одиночные стропила, с подветренной — нужно усилить опоры, поставив спаренные или дополнительные стропила.
